生產能力：300-350t/h
產品簡介
石料制砂機是目前制砂行業內較為受到熱捧的“明星產品”，它的兩方面用途得到了關注，一是破碎、二是整形。對于不同的物料均可以進行這兩方面的作業，是制砂生產線上的主力設備，運行平穩、生產能力大，故障率低，受到很多用戶的青睞，值得推廣。
圖片實拍

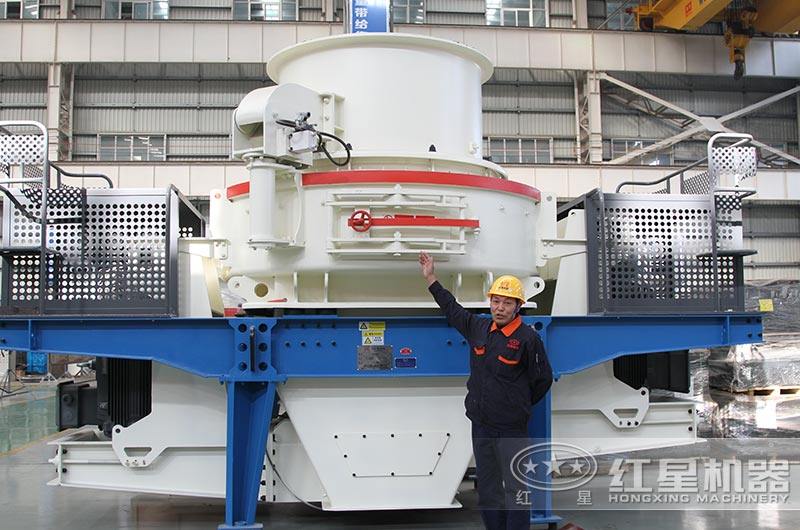

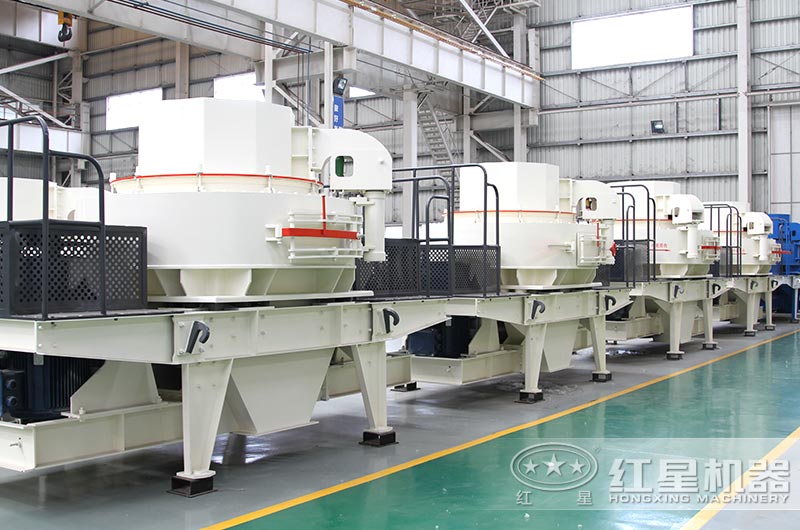

石料制砂機圖片實拍

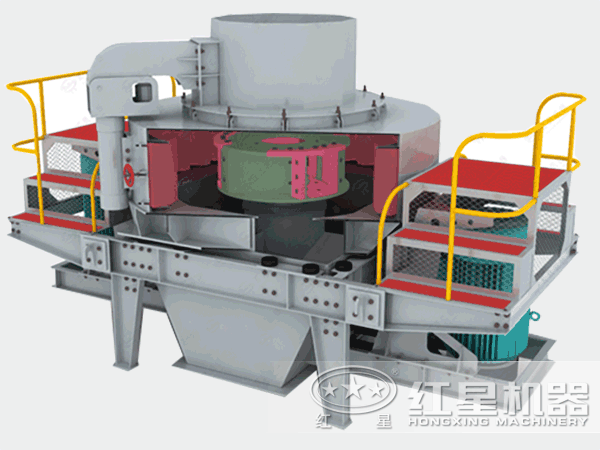

內部結構組成
石料制砂機主要結構由分料斗、分料器、渦流破碎腔、葉輪、主軸總成、底座、傳動裝置、潤滑系統組成。
1.進料斗：石料制砂機進料的結構為一倒立的棱臺體，進料口設置耐磨環。
2.分料器：安裝在渦流破碎腔的上部，分料器的作用是物料經由中心入料管直接進入葉輪被逐漸加速到較高速拋射出去。
3.渦流破碎腔：石料制砂機渦流破碎腔的結構形狀為上，下兩段圓柱體組成的環形空間。
4.葉輪：葉輪結構是特殊材料制作的一空心圓柱體，安裝在主軸總成端頭上，用圓錐套和鍵聯傳遞扭矩。
5.主軸總成：石料制砂機主軸總成安裝在底座上，用于傳遞電動機經由三角皮帶傳來的動力支撐旋轉運動。
6.底座：設備的渦流破碎腔，主軸總成，電動機，傳動裝置均安裝在底座上，雙電機安裝在底座縱向兩端，底座放在機架上。
7.傳動裝置：傳動裝置采用雙電機驅動的皮帶傳動機構。

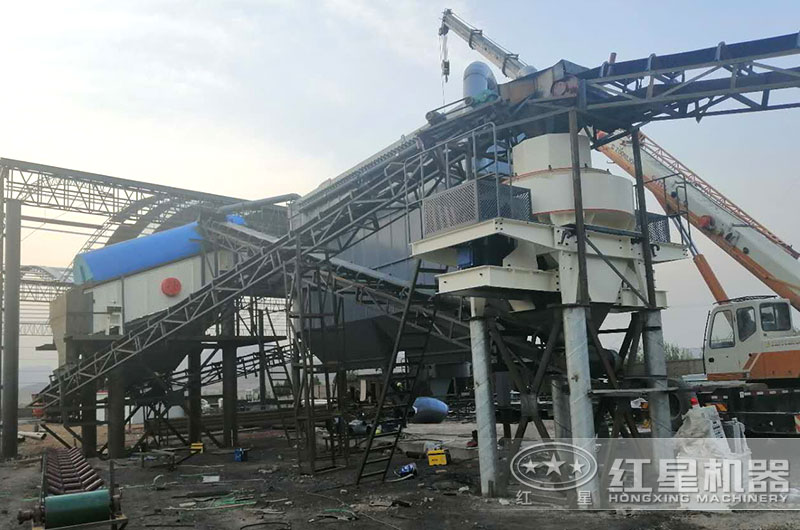

石料制砂機生產現場
工作原理
石料制砂機運用先進的選擇性破碎和解理破碎原理，直接對石料施加足夠動能，并通過沖擊將動能轉換成克服物料所需的破碎能而破碎。物料基本沿其自然的紋理面、解理面斷裂，粒形好、自身消耗低。該機能夠?qū)崿F(xiàn)“石打石”和“石打鐵”兩種工作原理的轉換。
具體過程為：物料落入進料斗，經中心進料孔進入高速旋轉的甩輪，在甩輪內被迅速加速，其加速度可達數十倍重力加速度，然后高速從甩輪內射出，首先與反彈后自由下落的另一部分物料進行撞擊，然后一起沖擊到物料襯層或反擊塊上，被反彈斜向上沖擊到渦流腔的頂部，又改變其運動方向，偏轉向下運動，又與從葉輪流道發射出來的物料撞擊形成連續的物料幕。這樣，一塊物料在渦流破碎腔內受到兩次至多次撞擊、摩擦和研磨破碎作用，被破碎的石料由下部排料口排出。
技術參數
- 制砂機
- VSI制砂機
- HVI制砂機
| 型號規格 | 最大入料 （mm） |
功率 （kw） |
葉輪轉速 （r/min） |
處理量 （t/h） |
外形尺寸(長×寬×高) （mm） |
| HX-06 | 35 | 2P 37-55KW | 2000-3000 | 10-30 | 2500×1620×2600 |
| HX-07 | 45 | 4P 55-75KW | 1500-2500 | 20-55 | 2700×1760×2800 |
| 型號 | VSI 7611 | VSI 8518 | VSI 9526 | VSI 1140 | VSI 1145 | VSI 1150 | |
| 處理量 (t/h) |
瀑落與中心進料 | 80-180 | 140-260 | 200-380 | 300-520 | 350-610 | 360-650 |
| 全中心進料 | 40-90 | 70-130 | 100-190 | 160-260 | 180-355 | 190-365 | |
| 最大入料尺寸 （mm） |
軟料 | 35 | 40 | 45 | 50 | 50 | 50 |
| 硬料 | 30 | 35 | 40 | 40 | 45 | 45 | |
| 轉速（r/min） | 1700-1890 | 1520-1690 | 1360-1510 | 1150-1300 | 1150-1300 | 1150-1300 | |
| 電機功率 | 4P 110 | 4P 180 | 4P 264 | 4P 400 | 4P 440 | 4P 500 | |
| 外形尺寸（長×寬×高）（mm） | 4100×2250×2300 | 4160×2360×2500 | 4540×2500×2830 | 5500×2750×3100 | 5500×2750×3100 | 5500×2750×3100 | |
注：產量根據不同物料，進料粒度等因素其結果將有所不同
| 型 號 | 硬料 | 軟料 | 制砂 | 整形 | 電機功率 |
| 最大進料粒度 （mm） |
通過量 （t/h） |
||||
| HVI 0815 | <30 | <35 | 50-140 | 90-230 | 2×75 |
| HVI 0818 | <30 | <35 | 60-190 | 110-283 | 2×90 |
| HVI 0922 | <35 | <40 | 70-210 | 150-330 | 2×110 |
| HVI 0926 | <35 | <40 | 85-240 | 170-380 | 2×132 |
| HVI 1032 | <40 | <45 | 130-278 | 180-400 | 2×160 |
| HVI 1040 | <40 | <45 | 180-284 | 250-440 | 2×200 |
| HVI 1263 | <50 | <55 | 320-498 | 370-585 | 2×315 |
作者：武永蘭 發布時間：2016-02-26 08:52:35 更新時間：2022-07-11 17:04:59
